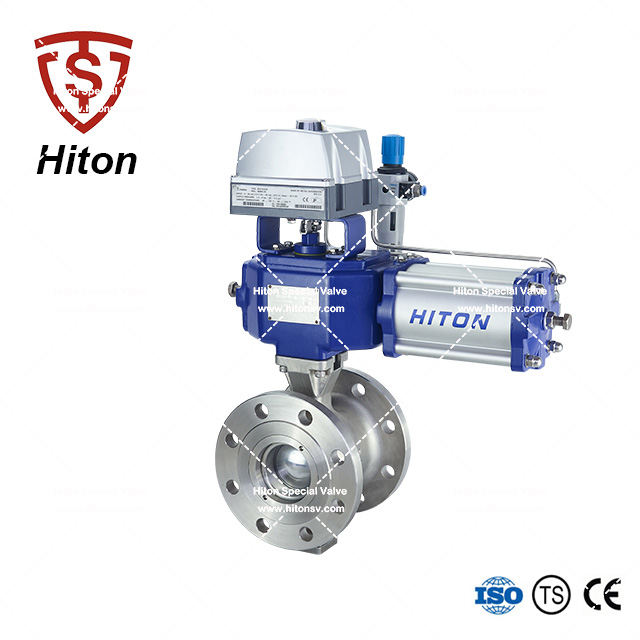

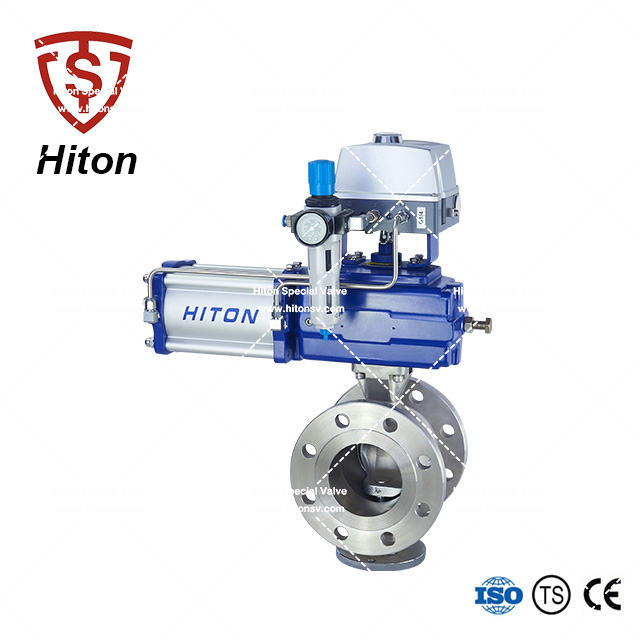

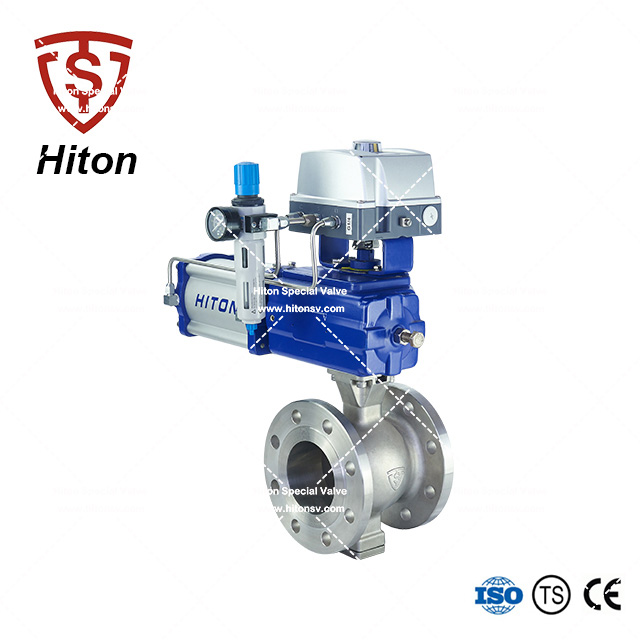

气动法兰V型球阀

  • 气动法兰V型球阀
  • 气动法兰V型球阀
  • 气动法兰V型球阀
  • 规格
  •  尺寸范围:

      DN 25~250mm   NPS 1”-10”  (对夹式)

      DN 25~500mm   NPS 1”-20” (法兰式)

     压力等级:

      PN 10/16/25/40/63

      ANSI 150/300/600

     使用温度:  -29...+450℃
     密封等级:

      硬密封IV级密封

      软密封VI级密封

     阀体材质:

      铸钢, 不锈钢,  特殊材质

     阀芯/阀杆材质:
      不锈钢硬化处理, 特殊材质硬化处理
     阀座材质:

      不锈钢硬化处理

      PEEK, 进口PTFE, 德威龙

     结构长度:

      ISA S75.04, IEC/DIN 534-3-2 (法兰式)

      海盾厂标(对夹式)

     法兰标准:

      GB/T 9113.1, JB/T 79.1, HG 20592,

      ASME B 16.34, ISO 7005(其它连接尺寸可按需定制)

     应用范围:

      制浆造纸,污水处理,食品饮料,化工行业,能源行业,钢铁行业等

产品简介:

我公司研发的气动V型球阀是一种直角回转的高级控制阀,它的启闭件是带特殊V型开口的半球体,具有锋利的刃口。在球体回转过程中,密封面具有强有力的切断力和自清洁功能。球体的V型开口与阀座流道形成一个扇形区域,在回转过程中可改变流道截面积,形成对介质的线性等比例精确调节。因此V型调节球阀同时具备调节和开关两种功能,可与气动或电动执行器配套,广泛使用于造纸、化工、石油、化纤、电力、冶金、制药、环保等领域的控制系统。



产品特点:

1.    阀体:

a)     整体式设计,为阀体提供了更高的强度,可以更好地承受管道压力

b)     避免了两片式阀体因法兰连接产生的泄露

c)     同时具有法兰对夹两种结构



2.    阀芯:

a)     特殊设计的V型球对介质具有强有力的剪切作用和密封性能,对介质的流量特性达到等比例调节。

b)     可以采用镀硬铬,离子氮化,超音速喷涂等密封面硬化工艺增加密封面的硬度,耐磨性能,耐腐蚀性能。

c)     精密研磨后的球面减小了密封面间的摩擦力,从而减小了扭矩。

3.    阀座:

a)     特殊的无阀座盖式设计,避免了阀座与阀体间产生容易堵塞的死角,避免了阀座卡死的情况。

b)     阀座弹簧采用卡簧设计,在为阀座密封提供预紧力的同时,大大减小了驱动阀门所需的扭矩。

c)     带有预紧力的阀座即使在较小的压差下也能给阀门提供良好的密封

4.    阀杆:

a)     固定式球阀结构,上、下双阀杆双轴承对阀芯进行固定,具有更高的稳定性,轴承为复合材料、转动轴承载面烧结处理的自润滑轴承,具有超强的耐磨性能。减轻了扭矩,避免了阀门长期使用,阀杆咬死。
